Ofrecemos una gama completa de máquinas etiquetadoras rotativas y lineales, incluidos modelos OPP termofusibles de 12/16/24 estaciones y variantes de etiquetas adhesivas de 4/6/8/12/16/24 estaciones, diseñadas para aplicaciones de bebidas, cosméticas, farmacéuticas y químicas diarias.

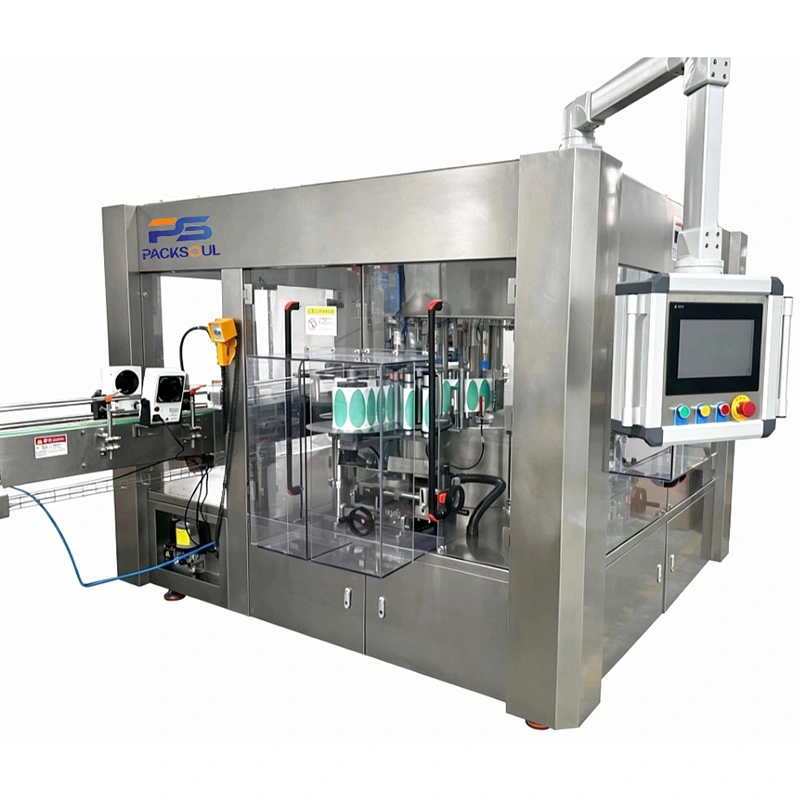

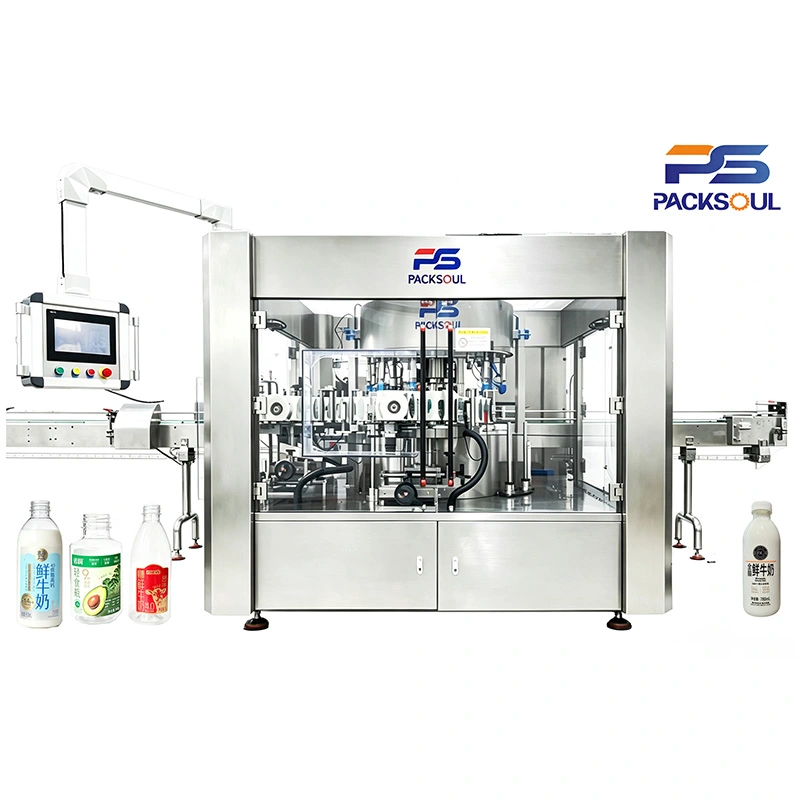

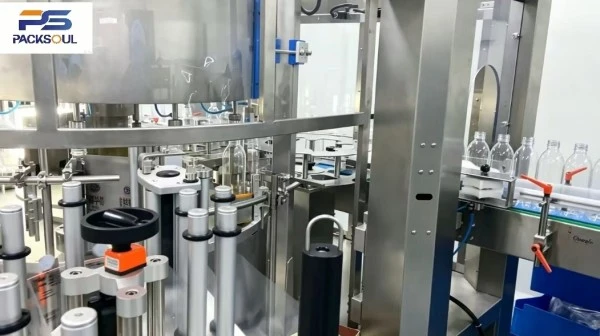

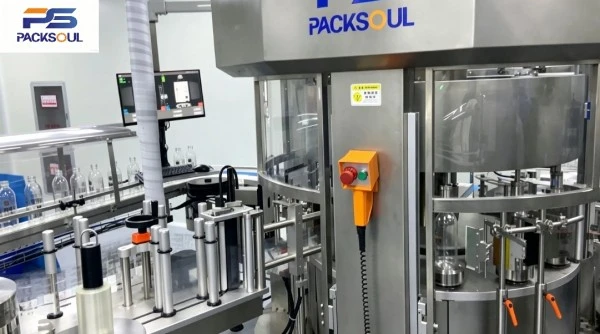

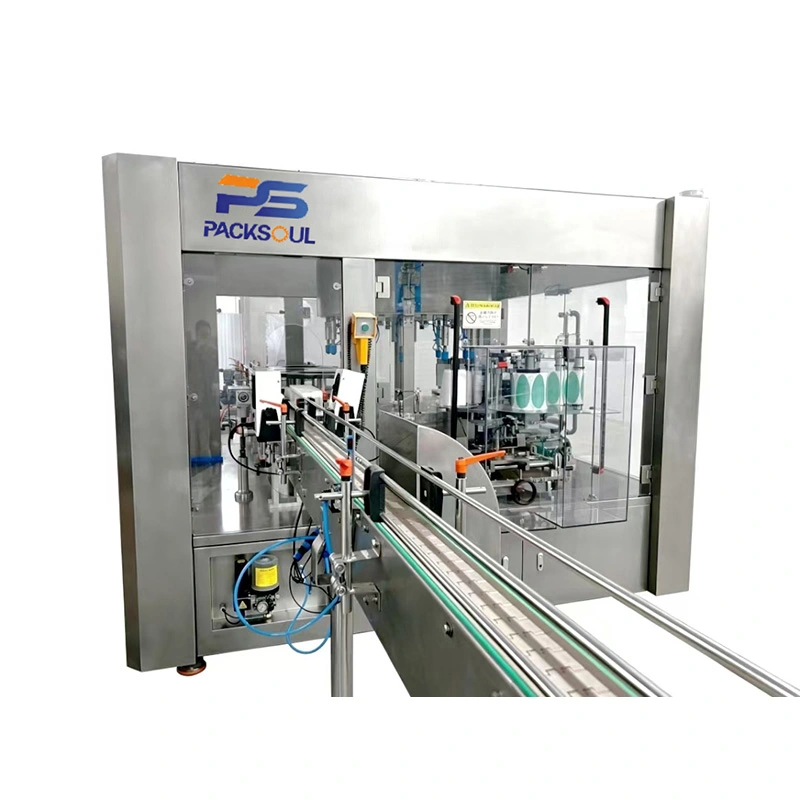

La etiquetadora autoadhesiva rotativa para botellas redondas es una etiquetadora automática de alta velocidad con un sistema de posicionamiento giratorio, especialmente diseñada para varios envases redondos. Puede aplicar etiquetas simples o dobles con alta precisión de posicionamiento.
La máquina consta de una plataforma base, un sistema transportador, una mesa giratoria, una estación de etiquetado, un sistema de servoposicionamiento y un sistema de control eléctrico. Una rueda de estrella de precisión separa las botellas, mientras que los portabotellas independientes servoaccionados controlan la velocidad y colocan con precisión cada botella en el punto de etiquetado requerido.
La máquina puede funcionar de forma independiente o integrarse con líneas de llenado y taponado. Se utiliza ampliamente para la producción de grandes volúmenes de botellas redondas en diferentes industrias.

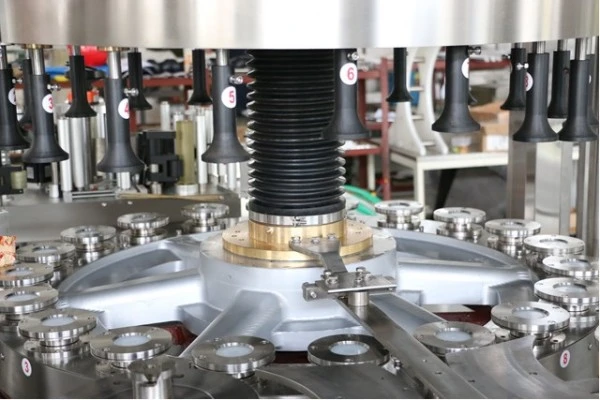

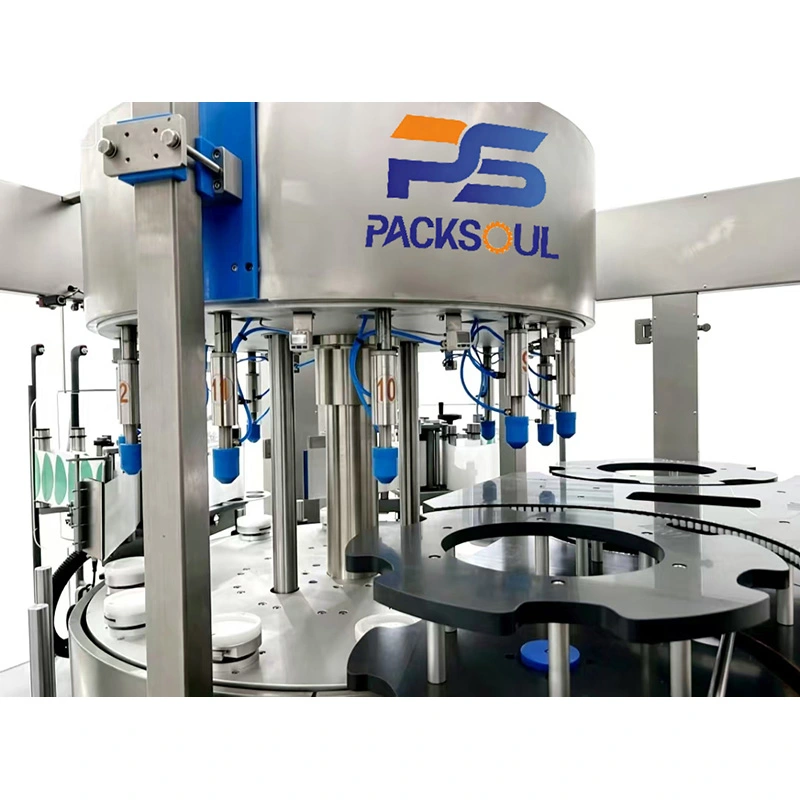

Diseño rotativo de 12 estaciones Diseño compacto de la máquina con alimentación y descarga de biberón en línea. Cada portabotellas tiene un servocontrol independiente para un funcionamiento suave y estable.
El posicionamiento mecánico garantiza un etiquetado preciso en la posición requerida. Los portabotellas ajustables admiten diferentes tamaños de botellas y etiquetas largas.
El cabezal de etiquetado admite ajuste multidireccional. La posición y el ángulo se pueden ajustar rápidamente sin herramientas especiales.
El sistema de tensión de etiquetas mejorado proporciona una alimentación de etiquetas suave y estable, lo que ayuda a reducir las roturas y desalineaciones de las etiquetas.
La alimentación de etiquetas servoaccionada garantiza una aplicación de etiquetas precisa y consistente. El fácil ajuste de parámetros simplifica la operación.
Los componentes clave se fabrican internamente y hay repuestos disponibles para un mantenimiento conveniente y un servicio rápido.
Los componentes mecanizados con precisión y un diseño cerrado brindan un funcionamiento estable y una buena protección contra el polvo y la humedad.
La máquina monitorea el flujo de botellas, ajusta la velocidad automáticamente y se detiene cuando se producen atascos de botellas. La cubierta de seguridad detiene la máquina cuando se abre.
| Elemento de parámetro | Valor de especificación |
| Modelo | PSR‑B120 |
| Velocidad de etiquetado | 12000 BPH (botellas por hora) |
| Diámetro del contenedor | 30‑100 mm (según el diámetro del fondo de la botella, personalización disponible para tamaños más grandes) |
| Altura del contenedor | 100‑400 milímetros |
| Altura máxima de la etiqueta | 200 milímetros |
| Ancho máximo de etiqueta | 300 milímetros |
| Dimensión del rollo de etiquetas | Interior: Φ76,2 mm, exterior: Φ400 mm |
| Tamaño total de la máquina | L4000 × An2500 × Al2000 mm |
| Altura de la mesa de trabajo | 1000±50 mm (se puede personalizar) |

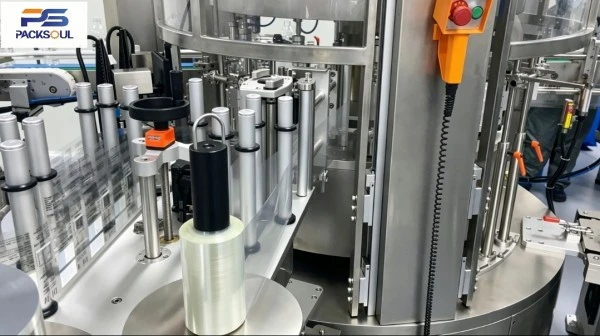

La máquina etiquetadora autoadhesiva de botellas redondas giratorias PACKSOUL utiliza un sistema de posicionamiento de rueda de estrella giratoria y alimentación de etiquetas servoaccionada para el etiquetado automático.
Las botellas se separan uniformemente y se transfieren a la mesa giratoria. Los portabotellas giran según parámetros preestablecidos, mientras que el sistema de posicionamiento detecta el punto de rotulación requerido y controla con precisión el ángulo de la botella. La estación de etiquetado servo aplica la etiqueta y el rodillo del cepillo la alisa sobre la superficie de la botella. Las botellas terminadas se descargan automáticamente, completando todo el proceso de etiquetado.
La máquina etiquetadora autoadhesiva rotativa para botellas redondas es adecuada para el etiquetado de botellas redondas de gran volumen en múltiples industrias.
Bebida: Botellas de leche, botellas de jugo, botellas de agua mineral y botellas de té.
Cuidado personal: Frascos de champú, frascos de aceites esenciales y frascos de perfume.
Farmacéutica y sanitaria: frascos de líquidos orales y frascos de suplementos para la salud
Químico: Botellas de reactivos y pequeños contenedores de productos químicos industriales.
Adecuado para líneas de producción continua de alta velocidad. Hay soluciones personalizadas disponibles para formas de botellas especiales.
Limpie diariamente la cadena transportadora, la rueda de estrella, el cabezal de etiquetado y los sensores fotoeléctricos. Elimine los residuos de etiquetas y el polvo.
Verifique periódicamente los servomotores y los servoaccionamientos, y calibre la precisión de la posición del etiquetado cuando sea necesario.
En ambientes húmedos, deshumidifique periódicamente el gabinete de control eléctrico para proteger los componentes eléctricos.
No utilice agua a alta presión para limpiar el gabinete eléctrico o los servomotores para evitar daños por agua y cortocircuitos.
Para un apagado prolongado, libere la tensión del rollo de etiquetas para evitar que el adhesivo se pegue a los rodillos y ejes.
Revise periódicamente la cubierta de seguridad y el bloqueo de la puerta para garantizar un funcionamiento adecuado y confiable.

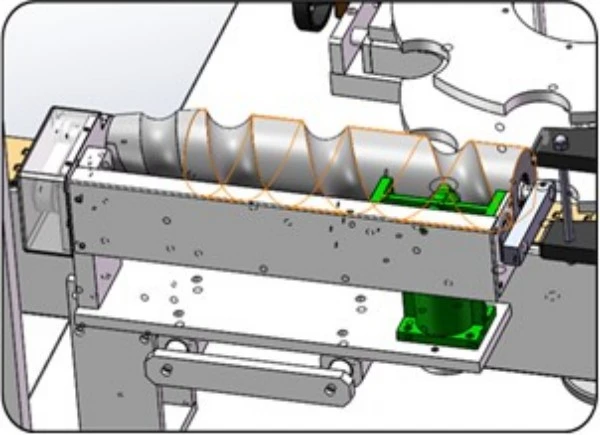

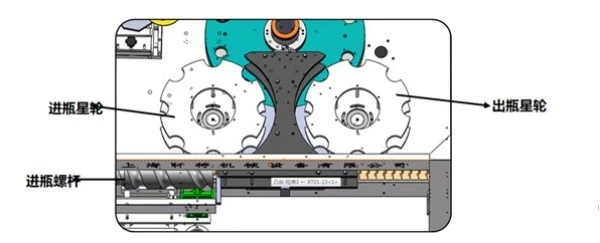

Las botellas se transportan a la máquina en un flujo ordenado. El tornillo de alimentación separa las botellas muy juntas a intervalos iguales.

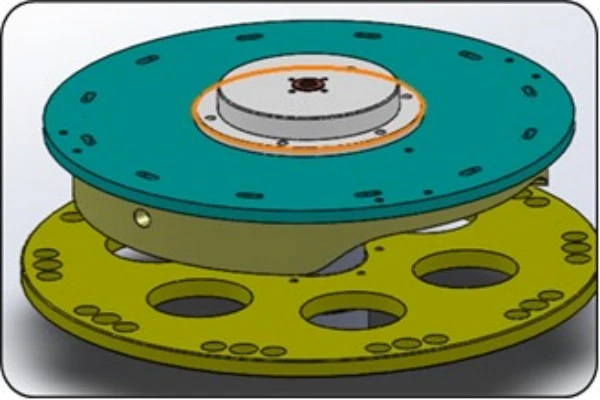

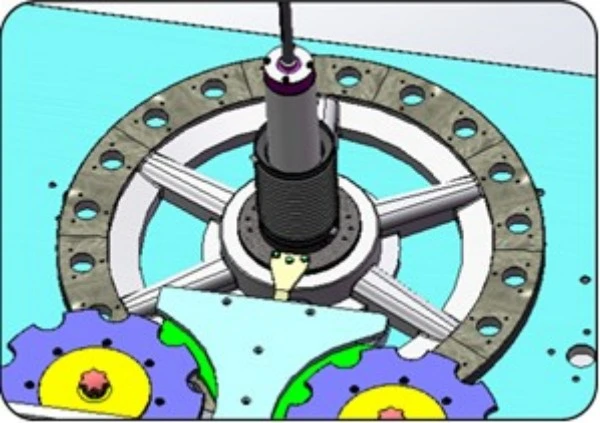

La rueda de alimentación en estrella transfiere suavemente las botellas a la mesa giratoria.

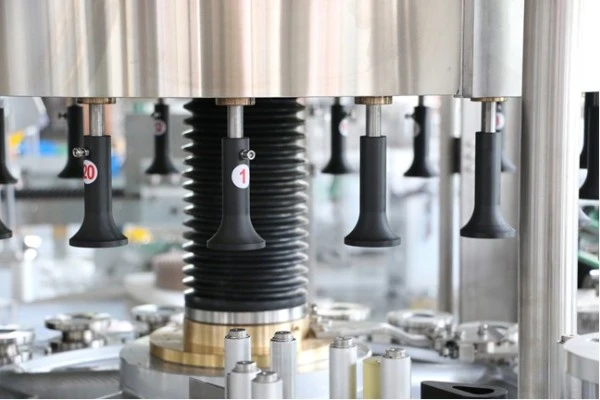

El portabotellas asegura la botella mientras el servomotor está listo para su posicionamiento.
El sistema de posicionamiento detecta el punto de referencia de la botella y envía la orden de rotación.
El portabotellas servoaccionado gira la botella hasta alcanzar el ángulo de etiquetado preestablecido.

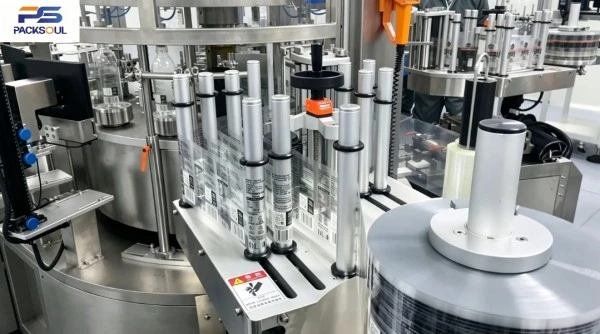

La estación de etiquetado servo dispensa la etiqueta y el mecanismo del cepillo la presiona firmemente sobre la superficie de la botella.
Las botellas terminadas se transfieren a través de la rueda de estrella de descarga y pasan al siguiente proceso de producción.
| No. | Nombre del componente | Marca |
| 1 | HMI | Schneider (Francia) |
| 2 | servomotor | Schneider (Francia) |
| 3 | Servoaccionamiento | Schneider (Francia) |
| 4 | Motor principal | Schneider (Francia) |
| 5 | Motor transportador | TRANSTECNO (Italia) |
| 6 | SOCIEDAD ANÓNIMA | Schneider (Francia) |
| 7 | Convertidor de frecuencia | Schneider (Francia) |
| 8 | Convertidor de frecuencia | Schneider (Francia) |
| 9 | Sensor de etiquetas transparentes | LEUZE (Alemania) |
| 10 | Sensor de detección de objetos (tipo fotoeléctrico reflectante) | ENFERMO (Alemania) |
| 11 | Sensor fotoeléctrico de detección (tipo reflectante) | ENFERMO (Alemania) |
| 12 | Interruptor de proximidad | ENFERMO (Alemania) |
| 13 | Fuente de alimentación conmutada | MW (Taiwán, China) |
| 14 | Interruptor de cambio universal | MOELLER (Alemania) |
| 15 | Interruptor de parada de emergencia | Schneider (Francia) |
| 16 | Disyuntor de fuga a tierra | Schneider (Francia) |
| 17 | Disyuntor en miniatura | Schneider (Francia) |
| 18 | Contactor de CA | Schneider (Francia) |
| 19 | Codificador rotatorio | Nemicon (Japón) |
| 20 | Anillo colector eléctrico | Senring |
| 21 | Manómetro | Panasonic (Japón) |
| 22 | Cámara de visión | Hikvisión |
Todos los componentes eléctricos cumplen con los requisitos de certificación CE.
Se utiliza mecanizado de precisión CNC en toda la máquina, con un estricto control de tolerancia para un funcionamiento confiable y silencioso durante la producción a alta velocidad a largo plazo.
Cada máquina se somete a pruebas continuas de envejecimiento sin carga antes del envío, con precisión de etiquetado, sincronización de servos, parada de seguridad y funciones de alarma completamente inspeccionadas.
La máquina presenta un diseño cerrado, resistente al polvo y a la corrosión con un cuerpo principal de acero inoxidable 304 para una durabilidad a largo plazo.
A diferencia de las etiquetadoras rotativas estándar con un solo eje principal, la máquina etiquetadora autoadhesiva rotativa PACKSOUL utiliza 12 portabotellas servoaccionados independientemente con control de leva electrónico programable. Cada estación se puede ajustar por separado para un posicionamiento preciso, incluso para botellas redondas complejas.
Funcionamiento suave y estable a alta velocidad. Las etiquetas largas también se pueden aplicar de manera uniforme.
Los componentes clave se fabrican internamente y se mantienen en stock para una entrega, mantenimiento y soporte de repuestos más rápidos.
Las piezas de cambio sin herramientas agilizan los cambios de tamaño de botella y reducen el tiempo de inactividad de la producción.
La máquina se detiene automáticamente en caso de atascos de botellas o de apertura de la puerta de seguridad, lo que reduce los daños a la máquina y el desperdicio de material.
El diseño cerrado proporciona un funcionamiento fiable a largo plazo en entornos húmedos de producción de alimentos y cuidado personal.

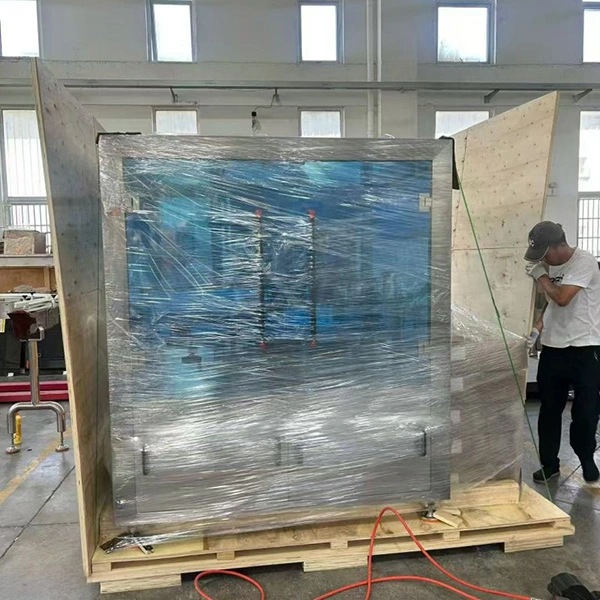

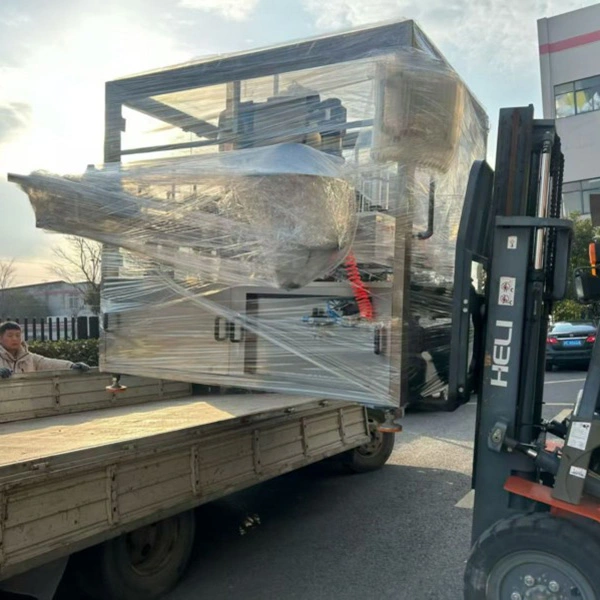

1. Caja de madera libre de fumigación con protección impermeable, a prueba de golpes y resistente a la humedad para transporte marítimo y aéreo.
2. Las piezas móviles clave están reforzadas para evitar cambios durante el transporte.
3. Se proporcionan la lista de embalaje, el informe de inspección, el certificado de conformidad y los documentos aduaneros de exportación.
4. Están disponibles términos comerciales FOB, CIF y DDP.
PackSoul se centra en el desarrollo y fabricación de etiquetadoras rotativas de alta velocidad. Nuestras máquinas etiquetadoras autoadhesivas para botellas redondas rotativas se suministran a clientes en diferentes mercados extranjeros, incluidos Europa, el sudeste asiático, Medio Oriente, América del Sur y África.

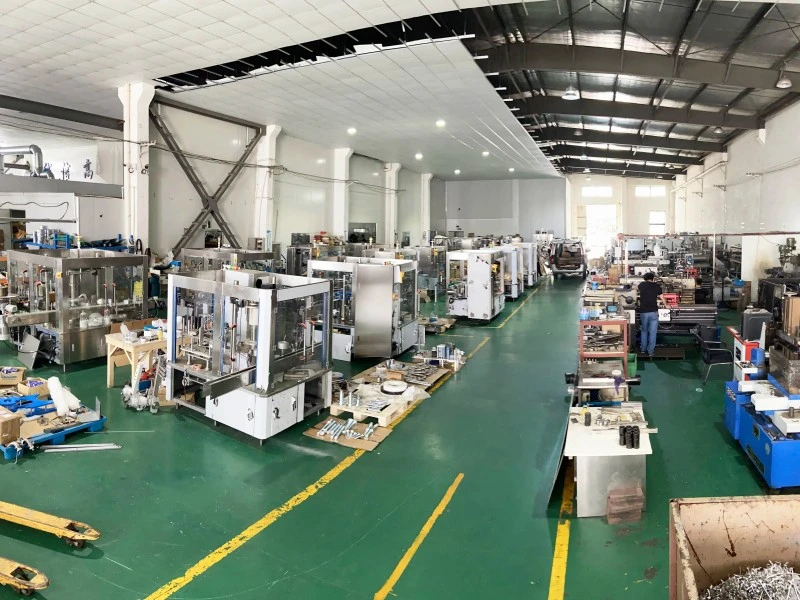

Con capacidades internas de investigación y desarrollo, mecanizado y pruebas de máquinas, brindamos soporte técnico y de fabricación integrados. Nuestros equipos se utilizan en aplicaciones de bebidas, cuidado personal y farmacéuticas, con experiencia en proyectos de líneas completas de etiquetado para clientes extranjeros.
Se pueden contratar ingenieros para instalar y poner en marcha la máquina en el sitio del cliente, incluidos diferentes tamaños de botellas. Para líneas de llenado completas, también podemos ayudar con la integración y puesta en servicio de la línea. El horario se puede organizar según las condiciones del sitio del cliente.
La capacitación in situ cubre el funcionamiento de la máquina, el cambio de botellas, el ajuste de parámetros, la resolución de problemas básicos y el mantenimiento diario. También se proporcionan manuales de operación.
La máquina viene con una garantía de un año después de la aceptación. Las fallas no causadas por humanos durante el período de garantía se reparan de forma gratuita. Después de la garantía, se proporciona mantenimiento de por vida y solo se cobra el costo de las piezas de repuesto.
Se proporciona soporte de video remoto para la resolución de problemas. Para problemas importantes, se puede solicitar el servicio in situ de un ingeniero en un plazo de 24 horas. Los repuestos comunes se mantienen en stock y normalmente se envían dentro de los 3 días hábiles posteriores a la confirmación del pedido, excepto días festivos.
Se mantienen registros de servicio y nuestro equipo técnico realiza un seguimiento regular del funcionamiento de la máquina para brindar soporte oportuno para problemas de mantenimiento y producción.
R: Está diseñado principalmente para el posicionamiento y etiquetado precisos de botellas redondas. También puede manejar algunos contenedores cuadrados normales. Hay soluciones personalizadas disponibles para botellas con formas especiales.
R: Sí. La velocidad se puede ajustar continuamente para que coincida con la velocidad de producción de toda la línea de producción.
R: No. Las piezas clave de cambio se quitan rápidamente y la mayoría de los puntos de ajuste se pueden configurar sin herramientas, lo que hace que los cambios sean rápidos y fáciles.
R: Cada portabotellas tiene una curva de rotación programable de forma independiente, lo que proporciona una mayor precisión de posicionamiento para etiquetas largas y aplicaciones de etiquetado especiales.
R: Sí. La máquina presenta un diseño resistente al agua, al polvo y a la corrosión y puede funcionar de manera confiable en ambientes húmedos. Se recomienda el mantenimiento regular y la deshumidificación del armario eléctrico.
R: Sí. Se pueden enviar ingenieros experimentados al extranjero para la instalación, puesta en marcha y capacitación de operadores en el sitio.
