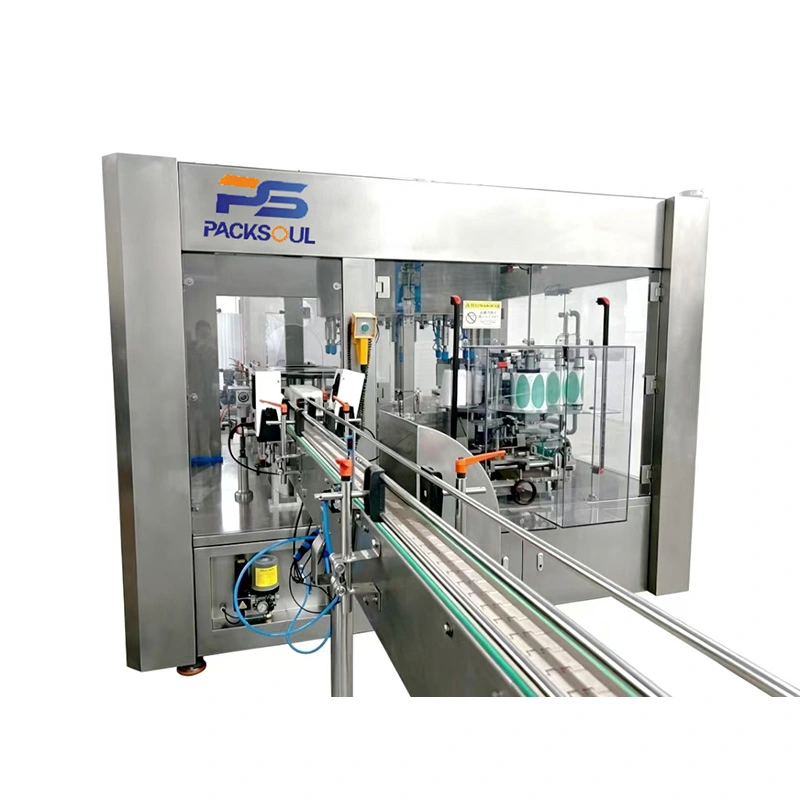

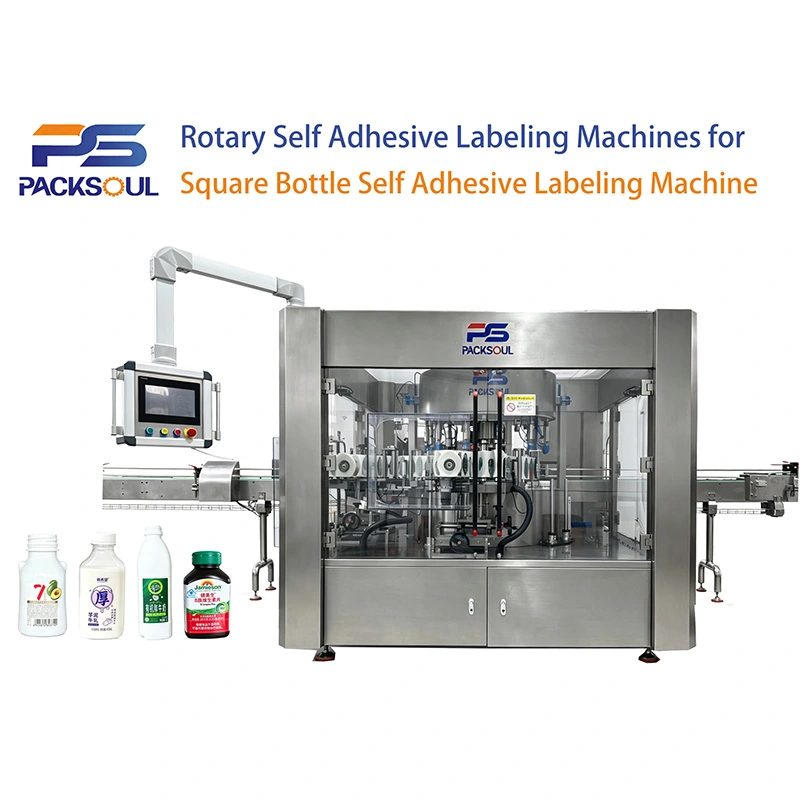

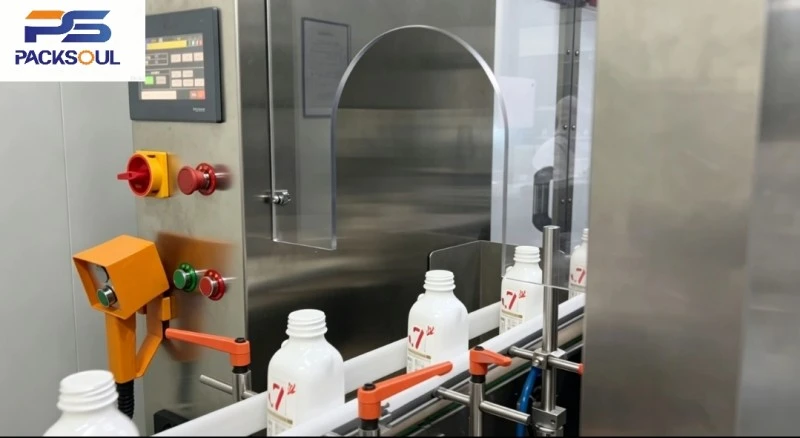

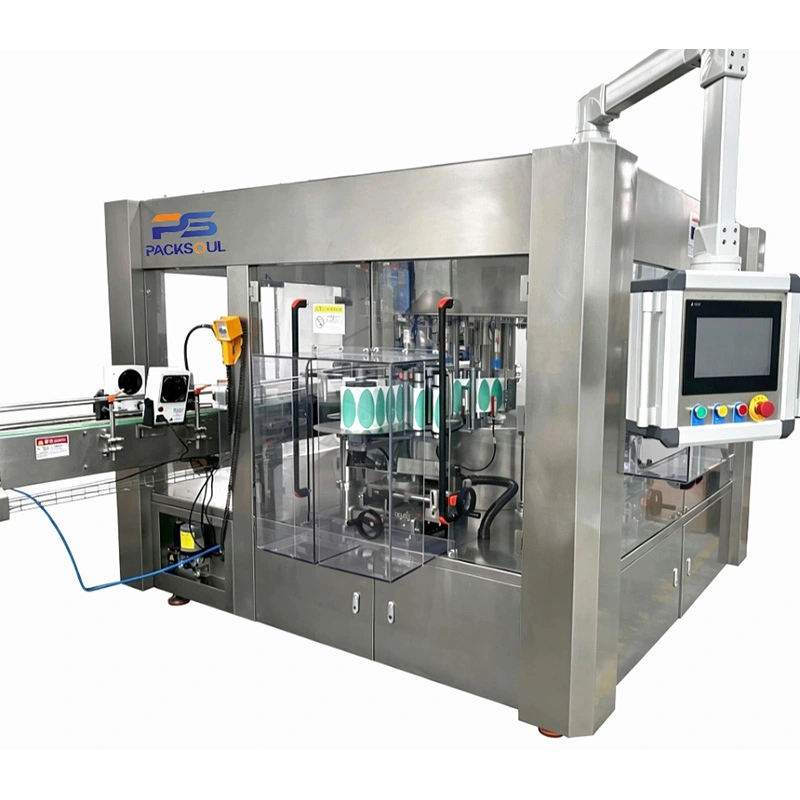

La máquina etiquetadora autoadhesiva para botellas cuadradas es una máquina etiquetadora automática de alta velocidad diseñada para envases cuadrados, rectangulares y cuadrados planos. Admite etiquetado de esquinas de una cara, de dos caras y de varias caras.

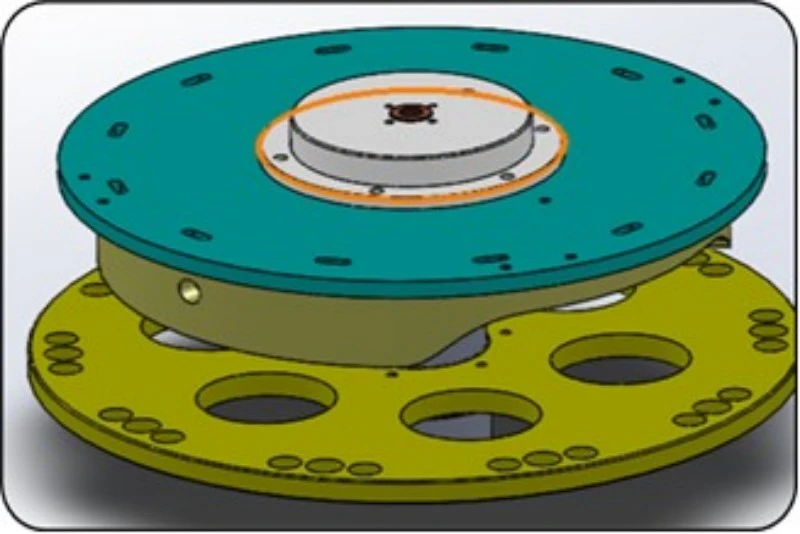

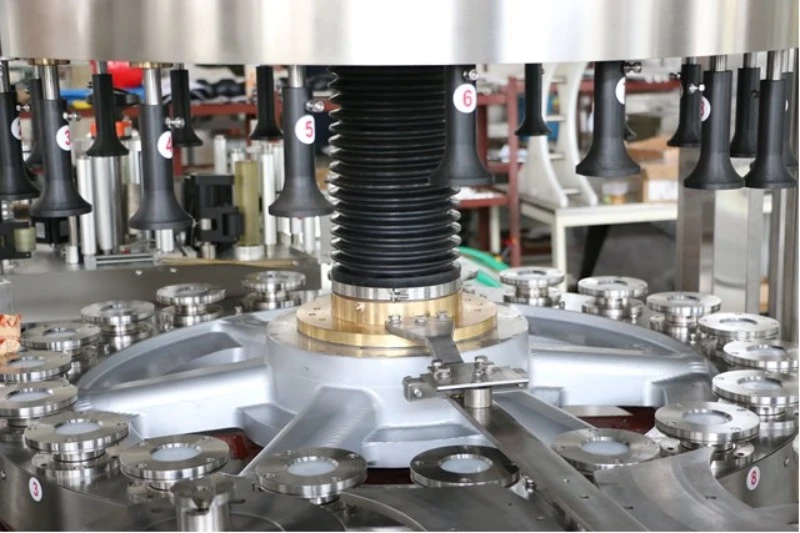

La máquina consta de una base, un sistema transportador, una mesa giratoria, estaciones de etiquetado duales, dispositivos de servoposicionamiento y un sistema de control eléctrico. La separación con rueda de estrella de alta precisión y 12 servoaccesorios independientes posicionan de forma segura cada botella, lo que garantiza un etiquetado preciso en las esquinas y superficies laterales.
La máquina puede funcionar de forma independiente o integrarse con líneas de llenado y taponado para una producción de gran volumen.

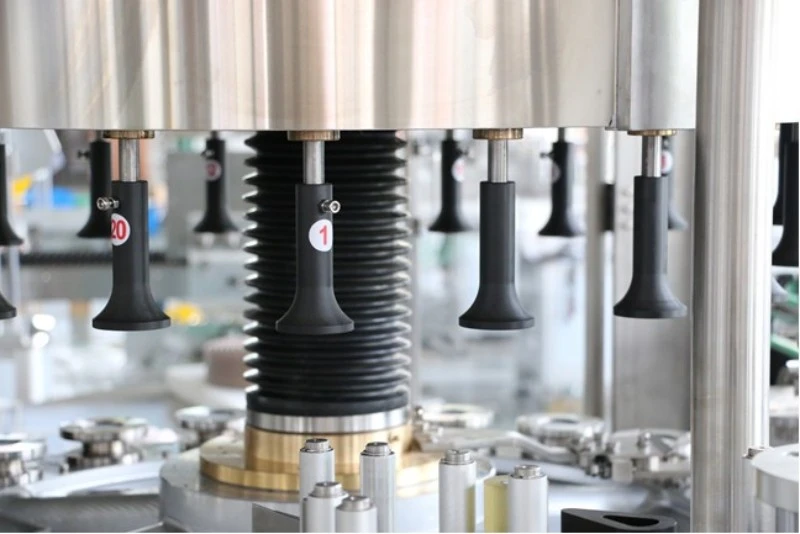

Cada estación utiliza un dispositivo servoaccionado independiente para un posicionamiento estable de la botella y un funcionamiento suave y silencioso a alta velocidad.
Admite un etiquetado preciso en los lados y esquinas de las botellas. Los accesorios especiales ayudan a mantener las etiquetas largas planas y sin arrugas.
El cabezal de etiquetado admite ajuste multidireccional. El ajuste sin herramientas hace que el cambio de botella sea rápido y sencillo.
El sistema de alimentación de etiquetas mejorado proporciona una tensión estable y una aplicación suave de las etiquetas, lo que reduce las burbujas y las arrugas.
La alimentación de etiquetas servoaccionada garantiza una dispensación de etiquetas precisa y estable. El control automático simple facilita la operación.
Los componentes principales de la máquina se desarrollan y fabrican internamente. Los repuestos están fácilmente disponibles para un fácil mantenimiento.
Las piezas mecanizadas por CNC y una estructura resistente al agua y al polvo garantizan un funcionamiento estable en entornos de producción húmedos.
El sistema monitorea el flujo de botellas y detecta atascos de botellas. La máquina se detiene automáticamente cuando ocurren condiciones anormales o se abre la puerta de seguridad.
| Modelo | PSR‑B120 |
| Velocidad de etiquetado | 12000 BPH (botellas por hora) |
| Diámetro del contenedor | 30‑100 mm (según el diámetro del fondo de la botella; se requiere personalización para tamaños más grandes) |
| Altura del contenedor | 100‑400 milímetros |
| Altura máxima de la etiqueta | 200 milímetros |
| Ancho máximo de etiqueta | 300 milímetros |
| Tamaño del rollo de etiquetas | Diámetro interior: Φ76,2 mm; Diámetro exterior: Φ400 mm |
| Dimensiones generales de la máquina | 4000 largo × 2500 ancho × 2000 alto mm |
| Altura de la mesa de trabajo | 1000 ± 50 mm (Personalizable) |

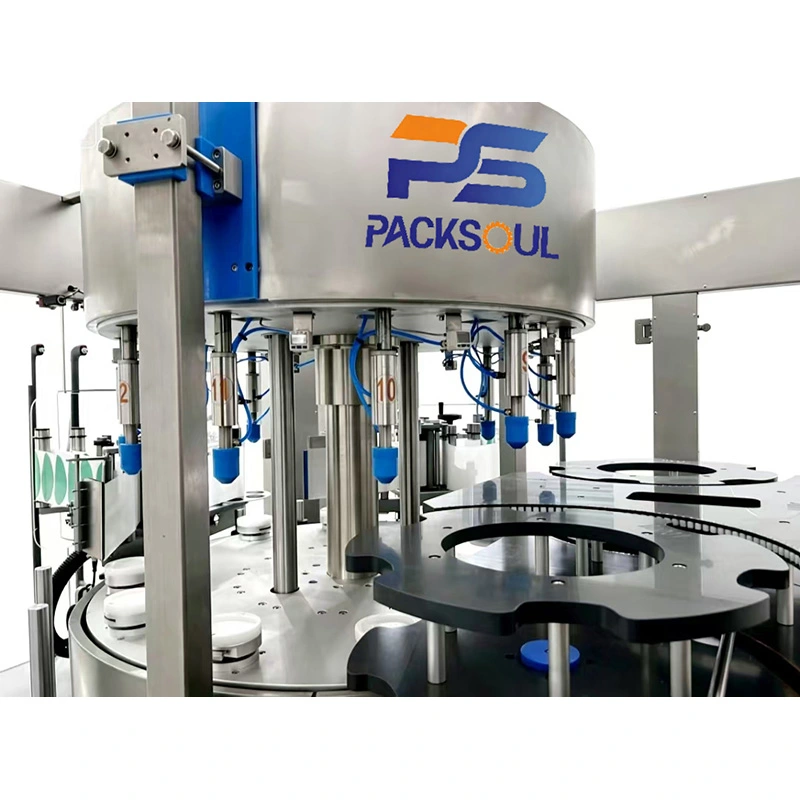

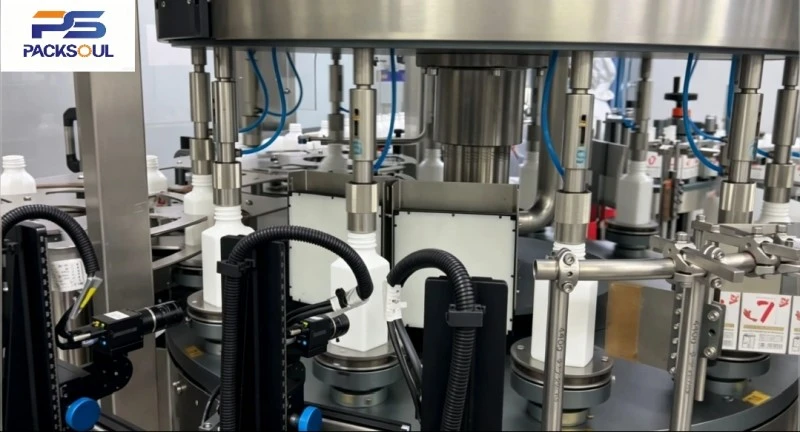

La máquina etiquetadora autoadhesiva de botellas cuadradas PACKSOUL utiliza un sistema de posicionamiento de rueda de estrella giratoria y alimentación de etiquetas servocontrolada. Las botellas se separan y se introducen en la estación giratoria de forma ordenada. Los servoaccesorios sujetan y posicionan de forma segura cada botella, mientras que los 12 servoaccesorios independientes ajustan el ángulo de la botella según el programa preestablecido.
El sistema de posicionamiento detecta la posición de la botella y controla el servosistema para un ajuste preciso del ángulo. La estación de etiquetado servoaccionada alimenta las etiquetas, mientras que el cepillo para etiquetado de esquinas alisa las etiquetas en los lados y las esquinas. Después del etiquetado, las botellas son descargadas por la rueda de estrella. Todo el proceso se ejecuta automáticamente.
Esta máquina etiquetadora autoadhesiva para botellas cuadradas es adecuada para el etiquetado de grandes volúmenes de contenedores cuadrados y rectangulares en diversas industrias.
Industria de bebidas: Botellas cuadradas de jugo, botellas de condimentos y botellas de bebidas de té.
Industria del cuidado personal: botellas de champú cuadradas, botellas de gel de baño cuadradas y planas y envases de fragancias.
Productos farmacéuticos y sanitarios: Frascos cuadrados de líquido bucal y frascos de productos sanitarios.
Industria Química: Contenedores de reactivos cuadrados y pequeños bidones de productos químicos.
La máquina es adecuada para líneas de producción continua de alta velocidad. Hay soluciones personalizadas disponibles para formas de botellas especiales.
Limpie diariamente la cadena transportadora, las ruedas de estrella, el cabezal de etiquetado y los sensores fotoeléctricos. Elimine los residuos de etiquetas y el polvo.
Compruebe periódicamente los servomotores y los servoaccionamientos. Ajuste los accesorios de la botella y la posición del etiquetado cuando sea necesario.
En talleres húmedos, deshumidificar periódicamente el armario eléctrico.
No lave el armario eléctrico ni los servomotores directamente con una pistola de agua a alta presión.
Para un apagado prolongado, libere la tensión del rollo de etiquetas y la presión de fijación de la botella para evitar la deformación y la acumulación de adhesivo.
Compruebe periódicamente las protecciones de seguridad, los enclavamientos de seguridad de las puertas y el sistema de apertura y cierre de los accesorios.

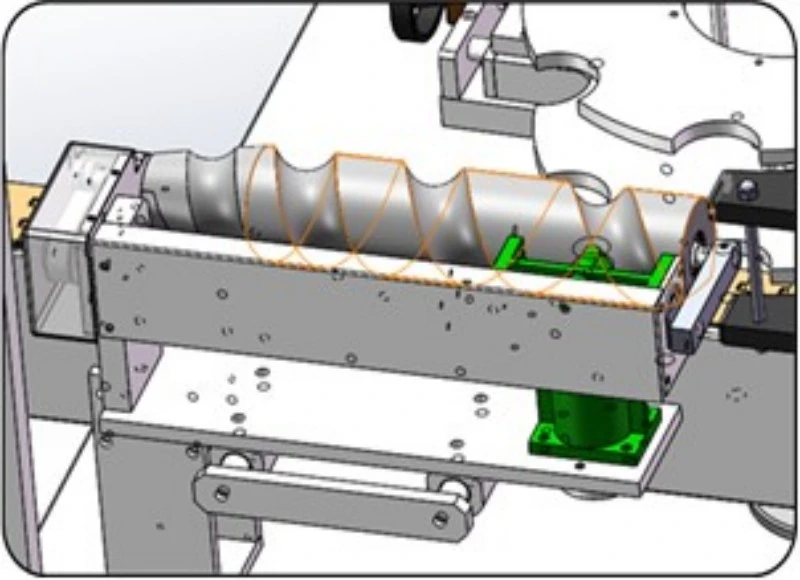

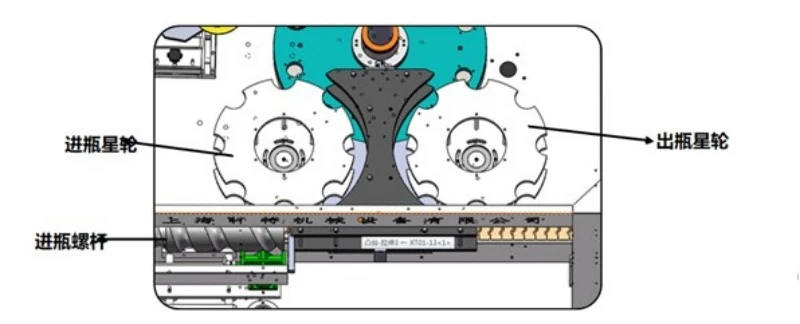

Las botellas cuadradas son alimentadas por el transportador y el tornillo de alimentación las separa uniformemente.

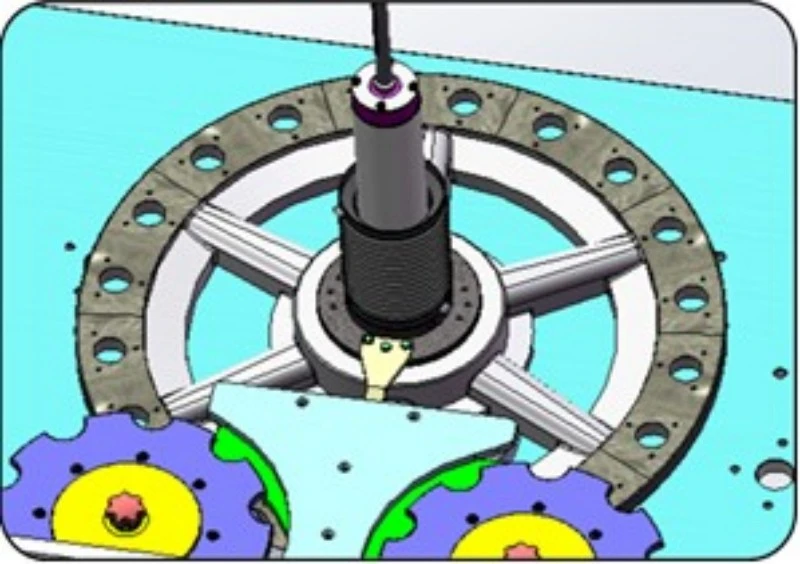

La rueda de alimentación en estrella transfiere las botellas suavemente a la estación giratoria.
El servo dispositivo cierra y sujeta la botella por todos los lados, corrigiendo el ángulo de la botella.
El sistema de servo posicionamiento detecta la posición de la botella y ajusta el ángulo.
El servo dispositivo gira la botella a la posición de etiquetado preestablecida y la bloquea en su lugar.

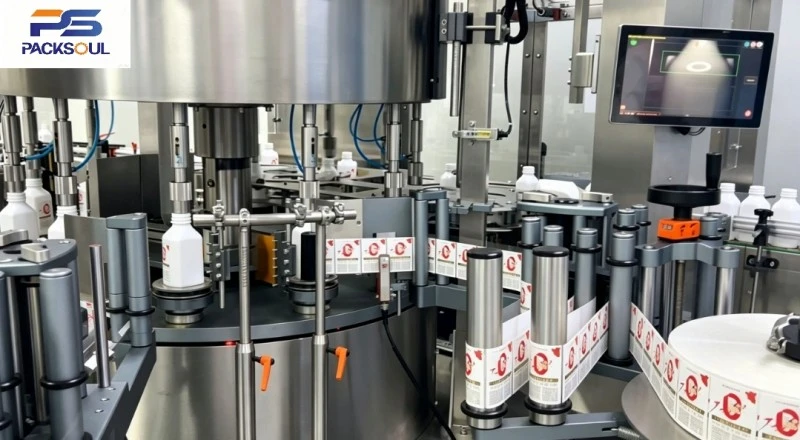

La servoestación de etiquetado alimenta la etiqueta y el cepillo para esquinas la presiona firmemente sobre los lados y las esquinas.
Las botellas etiquetadas son descargadas por la rueda de salida en estrella y pasan al siguiente proceso.
| No. | Nombre del componente | Marca |
| 1 | HMI | Schneider (Francia) |
| 2 | servomotor | Schneider (Francia) |
| 3 | Servoaccionamiento | Schneider (Francia) |
| 4 | Motor principal | Schneider (Francia) |
| 5 | Motor transportador | Transky (Italia) |
| 6 | SOCIEDAD ANÓNIMA | Schneider (Francia) |
| 7 | Convertidor de frecuencia | Schneider (Francia) |
| 8 | Convertidor de frecuencia | Schneider (Francia) |
| 9 | Sensor de etiquetas transparentes | LEUZE (Alemania) |
| 10 | Sensor de detección de objetos (tipo fotoeléctrico reflectante) | ENFERMO (Alemania) |
| 11 | Sensor fotoeléctrico de detección (tipo reflectante) | ENFERMO (Alemania) |
| 12 | Interruptor de proximidad | ENFERMO (Alemania) |
| 13 | Fuente de alimentación conmutada | MW (Taiwán, China) |
| 14 | Interruptor de cambio universal | MOELLER (Alemania) |
| 15 | Interruptor de parada de emergencia | Schneider (Francia) |
| 16 | Disyuntor de fuga a tierra | Schneider (Francia) |
| 17 | Disyuntor en miniatura | Schneider (Francia) |
| 18 | Contactor de CA | Schneider (Francia) |
| 19 | Codificador rotatorio | Nemicon (Japón) |
| 20 | Anillo colector eléctrico | Senring |
| 21 | Manómetro | Panasonic (Japón) |
| 22 | Cámara de visión | Hikvisión |

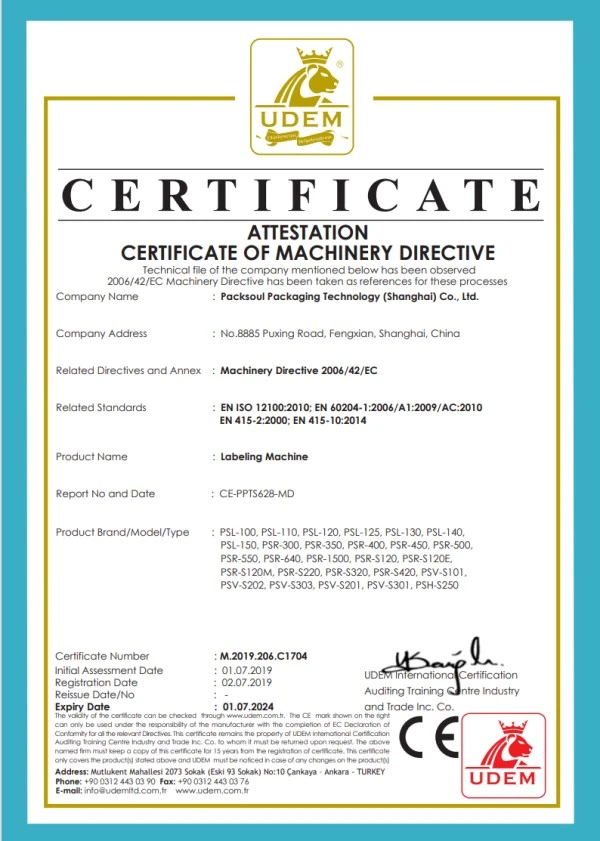

1. Todos los componentes eléctricos cumplen con los estándares CE.
2. La máquina está mecanizada con precisión CNC con un estricto control de tolerancia para un funcionamiento estable y silencioso. La máquina etiquetadora de botellas cuadradas está especialmente probada para sujetar botellas y etiquetar esquinas.
3. Cada máquina se somete a pruebas continuas sin carga antes del envío, incluida la precisión del etiquetado, la operación del servo y las funciones de parada de seguridad.
4. La máquina presenta un diseño cerrado a prueba de polvo y resistente a la corrosión con un cuerpo de acero inoxidable 304 para una vida útil más larga.
La mayoría de las etiquetadoras rotativas están diseñadas para botellas redondas y pueden tener problemas como movimiento de botellas, arrugas en las esquinas y errores de posicionamiento cuando se usan para botellas cuadradas. La máquina etiquetadora autoadhesiva para botellas cuadradas PACKSOUL está especialmente diseñada para botellas cuadradas. Cada estación tiene un servo accesorio independiente y una leva electrónica programable, con parámetros ajustables para un etiquetado preciso de doble cara y esquina.
12 servoaccesorios independientes mantienen estables las botellas cuadradas durante el funcionamiento a alta velocidad y garantizan un etiquetado suave en las esquinas.
Todas las chapas y piezas mecanizadas se fabrican internamente. Las piezas de repuesto se mantienen en stock para un suministro y servicio rápidos.
Los accesorios modulares de cambio rápido permiten cambiar fácilmente las botellas sin herramientas, lo que reduce el tiempo de inactividad de la producción.
El sistema de bloqueo de seguridad detiene automáticamente la máquina en caso de atascos de botellas o apertura de la puerta, lo que reduce los daños al producto y a la máquina.
El diseño resistente al polvo y al agua permite un funcionamiento estable en entornos húmedos de producción de alimentos y cuidado personal.

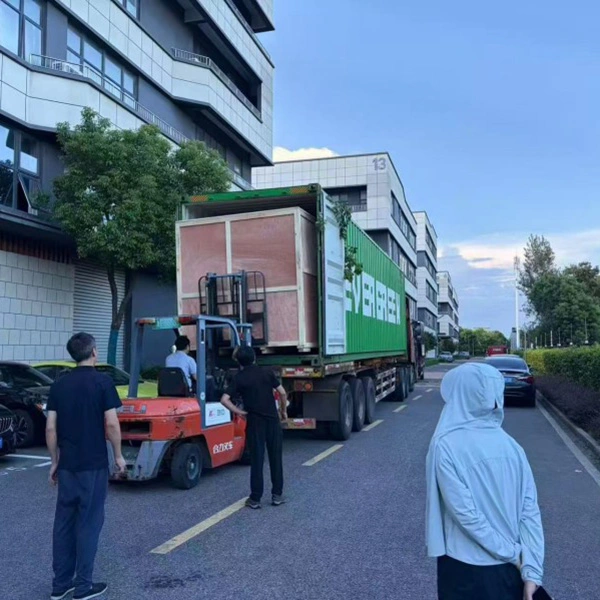

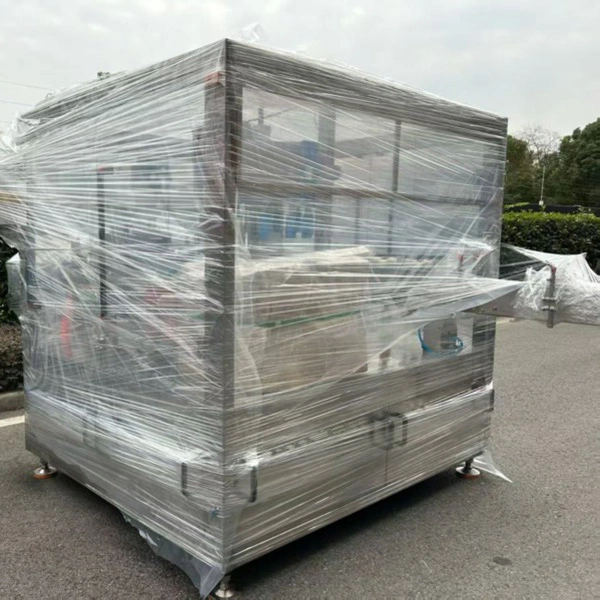

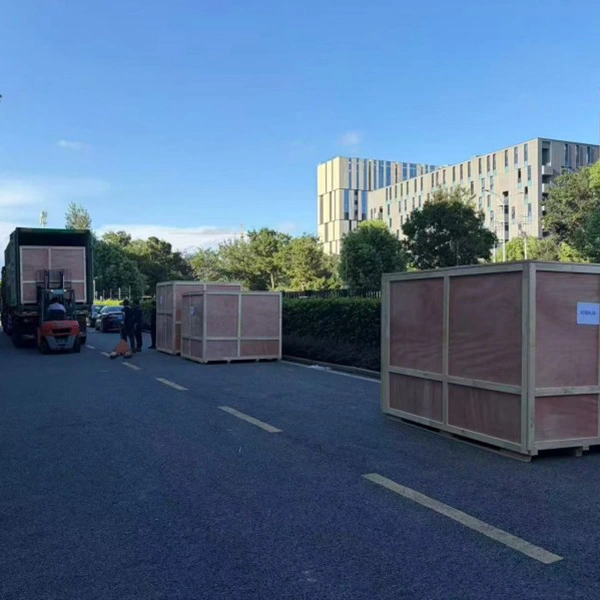

Las cajas de madera libres de fumigación de calidad de exportación se utilizan para el transporte marítimo y aéreo seguro a larga distancia, con protección contra golpes y humedad.
Las piezas móviles clave están reforzadas por separado para evitar el desplazamiento durante el transporte.
Con el envío se proporcionan listas de embalaje, informes de inspección, certificados de conformidad y documentos aduaneros de exportación.
Los términos FOB, CIF y DDP están disponibles.
Los ingenieros pueden realizar la instalación in situ y ajustar la máquina basándose en muestras reales de botellas cuadradas. También están disponibles la integración y puesta en servicio completa de la línea de producción.
La capacitación in situ cubre el funcionamiento de la máquina, el cambio de botellas, el ajuste de parámetros, la resolución de problemas básicos y el mantenimiento diario. Se proporcionan manuales, fotografías y vídeos.
La máquina viene con una garantía de 1 año. Se proporciona reparación gratuita para fallas no causadas por humanos durante el período de garantía. El mantenimiento de por vida está disponible después de la garantía y las piezas se cobran por separado.
El soporte de video remoto está disponible para solucionar problemas. Se pueden contratar ingenieros para que brinden soporte in situ para problemas complejos. Los repuestos comunes se mantienen en stock y normalmente se envían dentro de los 3 días hábiles posteriores a la confirmación del pedido.
Se mantienen registros de servicio y nuestros técnicos realizan un seguimiento regular del funcionamiento de la máquina y brindan soporte de producción y mantenimiento.
PackSoul tiene una amplia experiencia en equipos de etiquetado rotativo para producción industrial. Nuestras máquinas etiquetadoras de botellas cuadradas se utilizan en mercados extranjeros de Europa, el sudeste asiático, Medio Oriente, América del Sur y África.

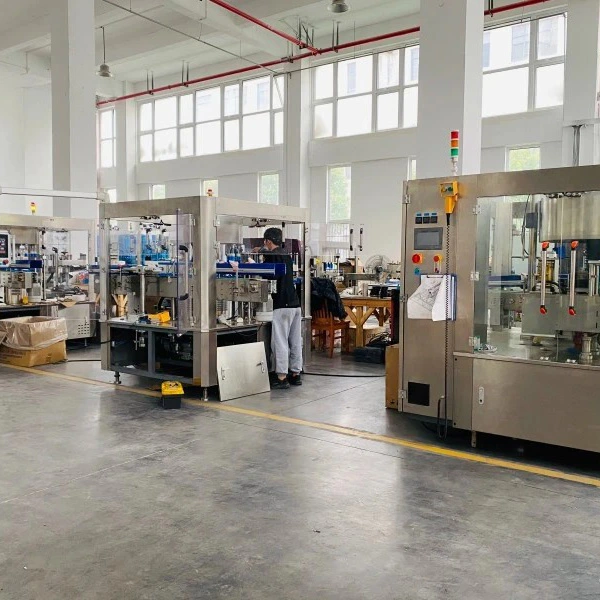

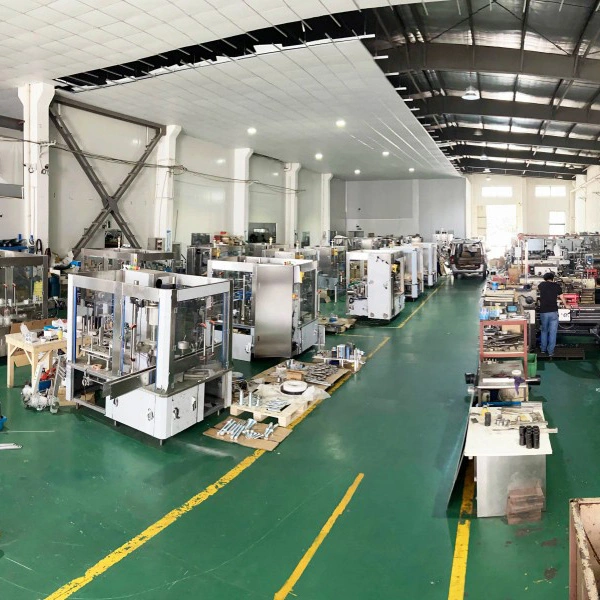

Nuestras instalaciones cubren I+D, mecanizado de precisión y pruebas de máquinas, respaldadas por un equipo integrado de producción y servicio. Hemos completado proyectos de etiquetado para aplicaciones farmacéuticas, de cuidado personal y de condimentos, así como líneas de producción automatizadas para clientes extranjeros.
R: Sí. Admite etiquetado de una cara, de dos caras y de esquinas para contenedores cuadrados y rectangulares. Las botellas planas se pueden manipular cambiando el módulo de fijación. Hay soluciones personalizadas disponibles para formas de botellas especiales.
R: Sí. La velocidad se puede ajustar continuamente para adaptarse a la línea de producción.
R: Sí. Los módulos de fijación se cambian rápidamente y la mayoría de los ajustes se realizan sin herramientas.
R: Cada estación puede configurar la fuerza de sujeción y el ángulo de forma independiente. Esto mantiene las botellas estables a alta velocidad y mejora la precisión del etiquetado de las esquinas.
R: Sí. La máquina está diseñada para ser resistente al agua, al polvo y a la corrosión en ambientes húmedos.
R: Sí. Se pueden enviar ingenieros experimentados al extranjero para la instalación, puesta en servicio y capacitación de operadores.
